金属波纹管设备的技术参数:
主电机型号YCT180-4A
功率:N=4kw
切割机功率:N=2.2kw
水泵功率:N=40w
水箱容量: 23升
质量符合:JG/T3013-94（预应力混凝土用金属螺旋管）《中华人民共和国工业行业标准》
径向刚度≤0.2 ；b、抗拉伸荷载≥4500；
集中荷载800N变形不大于0.2d。
钢带规格:0.23～0.4×36±0.5
波纹管螺距: 26.5~28.5mm
产管速度: Ф35～Ф58 8～10M/minФ60～Ф85 7～9M/min
Ф90～Ф115 5～7M/min Ф120～Ф155 2～4M/min
Ф160～Ф205 1～2M/min Ф210～Ф305 1M/min
制管内径:Ф35～Ф135（标准型） Ф140～Ф305（特殊型）（需提前预定及预付定金）
总质量:450kg
尺寸:1100×800×1360（长×宽×高）（mm）
波纹管成型机的组成与工作原理：

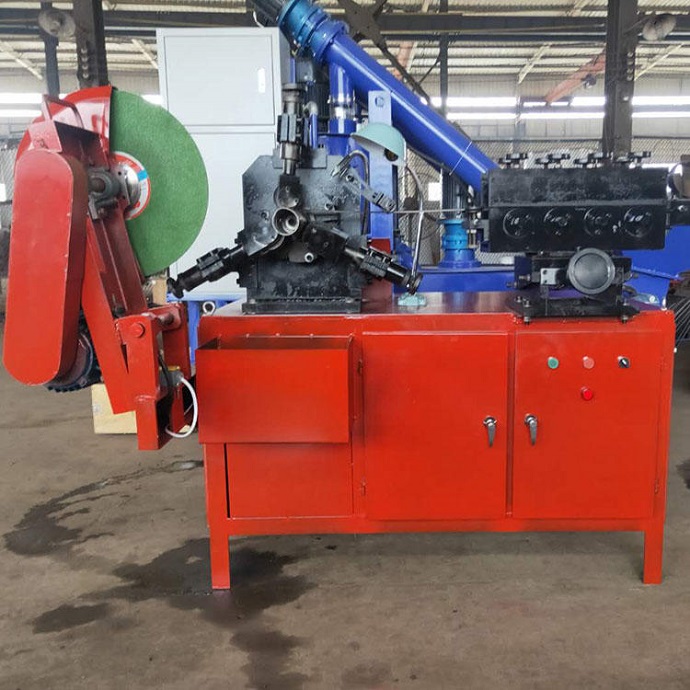

DXZG-135型波纹管制管机是生产预应力混凝土预留孔道金属波纹管的设备,采用镀锌或冷轧钢带(黑带)卷制成双波形经咬边扣压而成波纹管;本机体积小、效率高、操作维护简单,适于工地或工厂集中使用。
预应力波纹管机的操作要领、成管:
预应力波纹管机出厂时成形轧辊经过技术人员调试好;调整时请勿把弹簧顶杆压太紧, 造成螺距太小, 并造成压力过大,使电机负荷过重影响效率,长时运作还易烧电机。
1、成形轧辊压出钢带左侧向上折边顺直切入螺旋套舌口根部，与螺旋形成同一角度。
2、螺旋套的位置:舌口应在模头圆弧**高点;当模头旋转时与模头之间无严重摩擦。
3、缠绕钢带时,初学者**好是用手盘皮带轮进行缴钢带咬扣。
4、翻边轮放置:轮尖接触模头的位置应距螺旋套舌口尖端2mm,调整时请勿太用力,以免轮尖挤压钢带压裂。
5、 压边轮紧贴钢带,使钢带上、下折边沿着翻边轮与压边轮之间滑走扣紧,调整压边轮也勿需太大力,以免易压裂或压蹦翻边轮。
6、 压花轮与直齿轮:应根据折扣边的角度,放置轮走向与边的角度应基本一致;调整时以压紧、有明显压痕即可。
7、 压紧轮:根据扣好压边的边沿,角度稍微向右摆,力度以手力扭紧,出管时再根据情况调节。
8、 调节翻边轮、压边轮伸缩叉及压花轮、压紧轮推进筒的力度尽可能不使用扳手来旋扭,以免造成受力过大或不均时顶主轴变形。
9、接驳钢带:a:钢带接头处以剪斜（约30°角）口为佳,两端搭接约3～4厘米并对齐两边,用6～8kw点焊机点焊,点位以距钢带边3毫米及中心点,焊8～9个点为宜。b:手工接钢带时接头口要剪平,并剪掉尖角（5×45°）,然后折约5mm长度,两边接头对扣并锤平紧贴,把固定弹簧两端的螺杆松开,穿好钢带后在上紧,此接法再过轧辊时要缓慢,切忽快速以免脱扣。
